Probleme rezolvate
4.1. Determină dacă următoarele corpuri sunt în echilibru de translaţie:

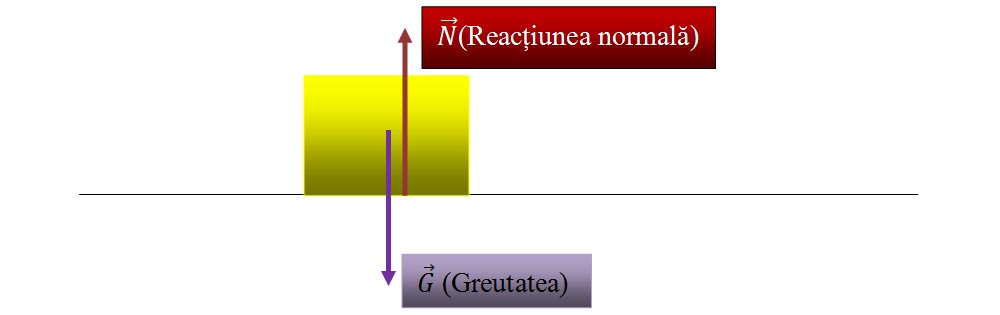

4.1.A. Un corp sprijinit pe o suprafață (podea, masă, scaun etc.) în stare de repaus.
Rezolvare:
În stare de repaus, un corp sprijinit pe o suprafață (podea, masă, scaun etc.) are forța rezultantă egală cu zero, deoarece avem modulul greutății egal cu modulul reacțiunii normale:
| G | = | N |.
Forța rezultantă este:
R = N – G = 0 deci corpul este în echilibru de translație.
4.1.B. Un corp în repaus suspendat de un fir inextensibil.
Rezolvare:
Un corp suspendat are forța rezultantă egală cu zero, deoarece avem modulul greutății egal cu modulul tensiunii în fir:
| G | = | T |.
Forța rezultantă este:
R = T – G = 0 deci corpul este în echilibru de translație.

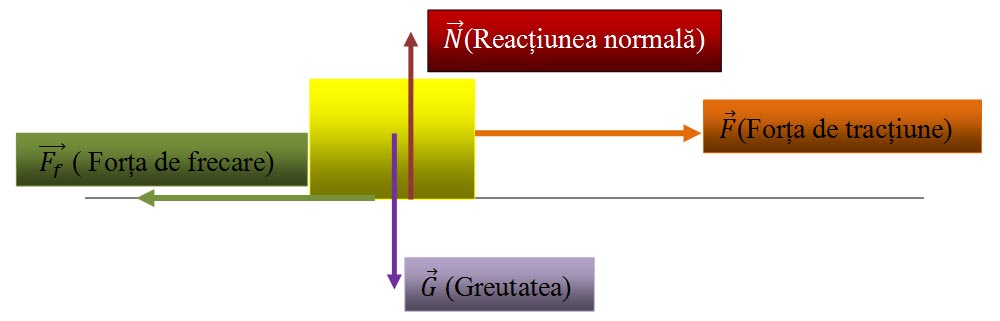

4.1.C. Un corp în stare de mişcare rectilinie uniformă.
Rezolvare:
Un corp în stare de mișcare rectilinie uniformă are forța rezultantă egală cu zero.
Pe direcția orizontală (Ox ) : | F | =| Ff | => Rx = F – Ff = 0
Pe direcția verticală (Oy ) : | G | = | N | => Ry = N – G = 0
Corpul este în echilibru de translație.
4.2. O forță de 40 N acționează pe direcția axei de rotație a unui disc. Rotește această forță discul?
Rezolvare:
Deoarece bF = 0, atunci și MF = 0 ( momentul forței este zero) și forța aplicată nu rotește discul.
4.3. O forță de 40 N acționează pe verticală, în jos, la marginea din dreapta a unui disc. Rotește această forță discul? Se dă raza discului de 6 cm.
Rezolvare:
Ducem perpendiculară din centrul cercului (O) pe direcția forței și așa aflăm brațul forței, care este egal cu raza discului.
Calculăm momentul forței:

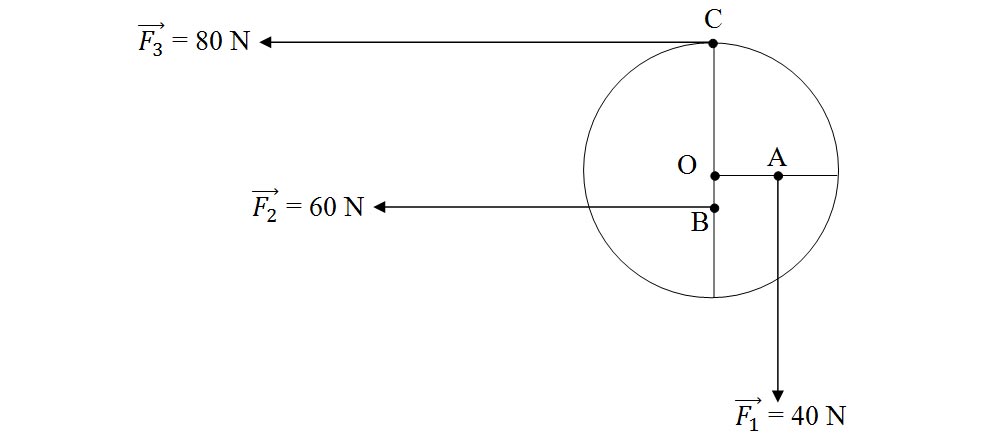

4.4. Asupra unui disc cu raza de 20 cm acționează trei forțe ca în figura de mai jos:
Rezolvare:
Se stabilește sensul fiecărei forțe ca și cum ar acționa singură asupra discului:
Sens orar: F1, F2
Sens antiorar: F3.
Se calculează brațele fiecărei forțe și se transformă în metri:
Se calculează momentul orar prin adunarea momentelor forțelor ce ar roti discul în sens orar:
Morar = M1 + M2 = F1 • b1 + F2 • b2 = 40 N • 0,1 m + 60 N • 0,05 m = 7 N∙m
Se calculează momentul antiorar prin adunarea momentelor forțelor ce ar roti discul în sens antiorar:
Mantiorar = M3 = F3 • b3 = 80 N • 0,2 m = 16 N∙m
Se compară cele două momente:
Mantiorar > Morar => Discul se rotește în sens antiorar.
4.5. Tăiem un cui cu ajutorul unui clește. Distanța nit (articulația cleștelui) la cui este de 3 cm și de la nit la mâner este 5 dm. Mâna strânge cleștele cu 600 N. Cât este forța rezistentă din partea cuiului?
Rezolvare:
Desenăm forțele ce apar la tăierea cu cleștele:
Scriem datele problemei și transformăm în SI:
OB = bR = 3 cm = 0,03 m
OA = bF = 5 dm = 0,5 m
F = 600 N
R = ?
Scriem legea pârghiei și scoatem necunoscuta:
4.6 Un corp cu greutatea de 300 N se mișcă uniform pe o suprafață orizontală sub acțiunea a două forțe: F1 = 100 N care face un unghi α1 = 60° cu orizontala și F2 = 200 N care face un unghi α2 = 30° cu orizontala.
a) Să se reprezinte forțele ce acționează asupra corpului.
b) Sensul mișcării corpului.
c) Ce valoare trebuie să aibă forța de frecare și reacțiunea normală ca acest corp să fie în echilibru de translație ?
Rezolvare:
a) Pentru a afla sensul mișcării se compară componentele forțelor de tracțiune pe axa de mișcare, Ox.
Fx1 = F1 ∙ cos α1 = F1 ∙ cos 60° = 100 N ∙ 0,5 = 50 N
Fx2 = F2 ∙ cos α2 = F2 ∙ cos 30° = 200 N ∙ 0,86 = 172 N
Deoarece Fx2 > Fx1, înseamnă că mișcarea corpului se face în sensul forței Fx2, adică spre stânga.
b)
c) Un corp este în echilibru de translație atunci când forța rezultantă ce acționează asupra lui este egală cu zero.
Pe axa Ox punem condiția ca forța rezultantă să fie 0.
| Fx1 + Ff | = | Fx2 |
| 50 N + Ff | = 172 N
Ff = 122 N
Pe axa Oy punem condiția ca forța rezultantă să fie 0. Atunci vom avea următoarea egalitate :
| Fy1 + N + Fy2 | = | G |
Fy1 = F1 ∙ sin α1 = F1 ∙ sin 60° = 100 N ∙ 0,86 = 86 N
Fy2 = F2 ∙ sin α2 = F2 ∙ sin 30° = 200 N ∙ 0,5 = 100 N
| 86 N + N + 100 N | = 300 N
N = 114 N
4.7. În sens orar acționează asupra unui disc trei forțe:
-
F1 = 50 N, b1 = 40 cm
-
F2 = 75 N, b2 = 20 cm
-
F3 = 100 N, b3 = 10 cm.
În ce sens și ce valoare trebuie să acționeze o a patra forță cu brațul de 50 cm, pentru ca discul să fie în echilibru de rotație?
Rezolvare:
Transformăm brațele celor patru forțe în SI:
b1 = 40 cm = 0,4 m
b2 = 20 cm = 0,2 m
b3 = 10 cm = 0,1 m
b4 = 50 cm = 0,5 m
Calculăm momentul orar:
Morar = MF1 + MF2 + MF3 = F1 ∙ b1 + F2 ∙ b2 + F3 ∙ b3 = 50 N ∙ 0,4 m + 75 N ∙ 0,2 m + 100 N ∙ 0,1 m = 20 N ∙ m + 15 N ∙ m + 10 N ∙ m = 45 N ∙ m
Calculăm momentul antiorar:
Mantiorar = MF4 = F4 ∙ b4 = F4 ∙ 0,5
Scriem condiția echilibrului de rotație:
Morar = Mantiorar
45 = F4 ∙ 0,5
F4 = 45/0,5 = 90 N
4.8 Valentin a realizat un montaj format dintr-un scripete fix și trei scripeți mobili.
a) Desenează montajul realizat de Valentin.
b) Cu ce forță trebuie să tragă Valentin asupra firului acestui montaj de scripete compus pentru a ridica uniform un corp de 16 kg ?
c) Cât este distanța pe care se deplasează punctul de aplicație al forței lui Valentin, știind înălțimea la care a ridicat corpul este de 0,6 m.
Rezolvare:
a)
b) m = 16 kg
R = G = m ∙ g = 16 ∙ 10 = 160 N
Pentru n = nr. de scripeți mobili, avem formula care ne dă legătura între forța activă (F) și forța rezistentă (R):
c) Pentru n = nr. de scripeți mobili, avem formula care ne dă legătura între distanța parcursă de punctul de aplicație al forței active (dF) și distanța parcursă de punctul de aplicație al forței rezistente (dR = h = înălțimea la care este urcat corpul) :
dF = 2n ∙ h = 23 ∙ 0,6 = 4,8 m
4.9. Dintr-un disc circular omogen cu raza R = 10 cm se taie un disc cu raza r = 5 cm, tangent interior la discul mare. Să se determine poziția centrului de greutate al porțiunii rămase.
Rezolvare:
La un cerc centrul de greutate este chiar în centrul cercului, adică la o distanță egală cu raza cercului față de marginea acestuia.
Discul mare are centrul de greutate în C1, la care R = C1A = 10 cm.
Discul mic are centrul de greutate în C2, la care r = C2B = 5 cm.
Porțiunea decupată va avea centrul de greutate în C, la distanța x față de C1 și va reprezenta punctul de aplicație al greutății G, care este rezultanta forțelor G1 și G2.
Deoarece porțiunea circulară este decupată, ea va avea greutatea G2 opusă greutății G1 (va trebui scăzută din greutatea totală, G1).
Punem condiția echilibrului de rotație astfel încât momentul forței G1 față de C să fie egal cu momentul forței G2 față de C.
Notăm cu d = grosimea plăcii pentru a putea calcula greutatea celor două discuri:
Înlocuim aceste valori în condiția de echilibru de rotație:
4.10. Dintr-o placă pătrată omogenă și de grosime, d, constantă, având latura de l1 = 24 cm se taie un pătrat cu latura l2 = 12 cm. Să se determine poziția centrului de greutate al porțiunii rămase.
Rezolvare:
La un pătrat centrul de greutate este în intersecția diagonalelor, adică la o distanță egală cu jumătate din latura sa față de marginea acestuia.
Pătratul mare are centrul de greutate în C1, la care C1A = 12 cm.
Pătratul mic are centrul de greutate în C2, la care C2B = 6 cm.
Porțiunea decupată va avea centrul de greutate în C, la distanța x față de C1 și va reprezenta punctul de aplicație al greutății G, care este rezultanta forțelor G1 și G2.
Deoarece pătratul mic este decupat, el va avea greutatea G2 opusă greutății G1 (va trebui scăzută din greutatea totală, G1).
Punem condiția echilibrului de rotație astfel încât momentul forței G1 față de C să fie egal cu momentul forței G2 față de C.
Notăm cu d = grosimea plăcii pentru a putea calcula greutatea celor două discuri:
Înlocuim aceste valori în condiția de echilibru de rotație:
4.11. Șurubul este și el un mecanism simplu, din categoria planului înclinat. Este format dintr-un cilindru pe care este săpat un șanț elicoidal, având în partea superioară un tambur prevăzut pe mijloc cu un șanț și care poate fi rotit cu ajutorul unei șurubelnițe sau a unei chei. Pasul șurubului se notează cu h și reprezintă distanța pe care înaintează șurubul în piuliță într-o rotație completă.
Ce apăsare realizează un șurub cu pasul de 1 mm, dacă rotim capul șurubului, cu o cheie ce are un braț b=40cm și acționăm cu o forță de 5 N ?
Rezolvare:
Scriem datele problemei și le transformăm în SI:
h = 1 mm = 0,001 m
b = 40 cm = 0,4 m
F = 25 N
R = ?
La o rotație completă a șurubului, omul va efectua un lucru mecanic:
LF = 2 ∙ π ∙ b
Lucrul mecanic al forței rezistente la înaintarea șurubului cu pasul h este:
LR = R ∙ h
Aplicăm principiul conservării lucrului mecanic (Ff = 0):
Apăsarea exercitată de șurub este direct proporțională cu forța exercitată de om asupra cheii și cu brațul cheii.
Apăsarea exercitată de șurub este invers proporțională cu pasul șurubului. Deci, un șurub cu pasul mai mic stânge mai bine decât unul cu pasul mai mare.
4.12. Bara AB este în echilibru. Corpurile ce echilibrează bara au masele m1 = 15 kg, respectiv m2 = 30 kg. Determină masa barei AB.
Rezolvare:
Scriem datele problemei:
m1 = 15 kg
m2 = 30 kg
mAB = ?
Calculăm forțele ce acționează asupra capetelor barei, F1 și F2.
4.13. Vlad dorește să ridice un corp cu greutatea de 800 N cu o rangă având lungimea de 1,8 m. El acționează asupra barei cu o forță de 100 N. Unde trebuie Vlad să așeze punctul de sprijin al acestei pârghii?
Rezolvare:
Scriem datele problemei:
R = G = 800 N
AB = OA + OB = bF + bR = 1,8 m
F = 100 N
OB = ?
Scriem legea pârghiei și înlocuim datele problemei:
4.14. Asupra unei plăci sub forma unui pătrat cu latura de 20 cm, ce se poate roti în jurul punctului O, acționează patru forțe egale cu modulul de 40 N, ca în figura de mai jos:
Datele problemei:
F1 = F2 = F3 = F4 = 40 N
AO = OD = CD = AC = l = 20 cm
Determină:
a) Care forță nu produce rotația plăcii?
b) Care dintre forțe formează un cuplu de forțe? Calculează momentul cuplului.
c) Determină dacă placa este în echilibru de rotație.
Rezolvare:
a) Forța F3 nu produce rotația plăcii, deoarece dreapta ei trece prin axa de rotație și are brațul zero (nu putem duce nicio perpendiculară de la O la dreapta forței). Având brațul nul și momentul ei va fi nul.
b) Cuplu de forțe este format din forțele F2 și F4, deoarece ele sunt egale în modul, paralele și au sensuri opuse.
Pentru a afla b2 ducem perpendiculară din O pe dreapta forței F2 și vedem că este un sfert din diagonala pătratului (AD/4).
AD = l • √2 = 20 • √2 cm = 20 • √2/100 m
b2 = AD/4 = 0,05 • √2 m = 0,05 ∙ 1,41 = 0,07 m
Pentru a afla b4 ducem perpendiculară din O pe dreapta forței F4 și vedem că este jumătate din diagonala pătratului (AD/2).
b4 = AD/2 = 0,1 • √2 m = 0,1 ∙ 1,41 = 0,14 m
Mc = MF2 + MF4 = F2 • b2 + F4 • b4 = 40 N • 0,07 m + 40 N • 0,14 m = 2,8 N ∙ m + 5,6 N ∙ m
Mc = 8,4 N ∙ m
Acest cuplu ar roti placa în sens orar (dacă ar fi singur).
c) Pentru a vedea dacă placa este în echilibru de rotație sau nu, trebuie să calculăm momentul forței F1, care rotește placa în sens antiorar (dacă ar fi singură).
Pentru a afla b1 ducem perpendiculară din O pe dreapta forței F1 și vedem că este jumătate din diagonala pătratului (AD/2).
b1 = AD/2 = 0,1 • √2 m = 0,1 ∙ 1,41 = 0,14 m
Mantiorar = MF1 = F1 • b1 = 40 N • 0,14 m = 5,6 N ∙ m
Morar = Mc = 8,4 N ∙ m
Se compară cele două momente:
Morar > Mantiorar => Discul se rotește în sens orar și nu este în echilibru de rotație.
