II.1.8. Rezonanța tensiunilor în circuitul serie RLC.

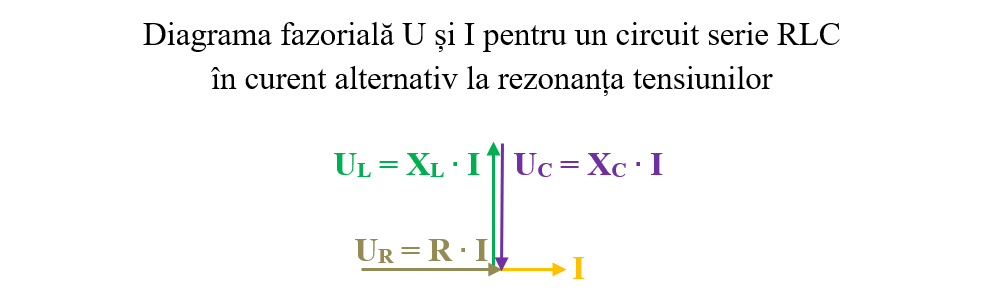

Dacă U_L = U_C , X_L = X_C , intensitatea curentului este în fază cu tensiunea (φ=0) și are loc rezonanța tensiunilor.

Condiția de rezonanță a tensiunilor:

X_L = X_C

Rezultă formula lui Thomson:

unde:
ω₀ este pulsația la rezonanță;
ν₀ este frecvența la rezonanță;
T₀ este perioada de oscilație la rezonanță.

Tensiunile la bornele bobinei (U_L) și la bornele condensatorului (U_C) sunt egale:

Tensiunea la bornele circuitului (U) este egală cu tensiunea la bornele rezistorului (U_R) :

U = U_R = I ∙ R

Factorul de calitate al circuitului (Q_s) la rezonanță are expresia:
