II.16. Extindere: Teoremele lui Kirchhoff

📋 Cum se rezolvă o problemă cu rețea electrică

Notează cu litere mari nodurile rețelei (punctele unde se intersectează și se ating cel puțin trei conductori).
Notează laturile rețelei (porțiunile de circuit dintre două noduri succesive, prin care trece un singur curent). Stabilește arbitrar (cum dorești tu) câte un sens pentru fiecare curent și notează-i cu simboluri cu indici (I₁, I₂, ... etc). Ai grijă ca unii să intre în nod (vârful săgeții spre nod) și alții să iasă din nod (vârful săgeții opus nodului).
Notează ochiurile simple ale rețelei (porțiunile de circuit care au un contur închis și formate din două laturi). Stabilește arbitrar (cum dorești tu) câte un sens de parcurs pentru fiecare ochi.

📚 Prima teoremă a lui Kirchhoff

“Suma algebrică a intensităților curenților care se întâlnesc într-un nod de circuit este nulă“.

unde intensitățile I_k pot fi pozitive sau negative, în funcție de modul în care trece curentul prin nod (intră în nod sau iese din nod).

O altă modalitate de enunțare a primei teoreme a lui Kirchhoff:

“Suma algebrică a intensităților curenților care intră într-un nod de circuit este egală cu suma intensităților curenților care ies din nodul de rețea“.

Pentru n = nr. noduri, se scriu (n-1) ecuații cu prima teoremă a lui Kirchhoff, aplicată nodurilor de rețea.

De exemplu pentru nodul A aplicăm Teorema I a lui Kirchhoff:

I₁ + I₂ + I₄ = I₃ + I₅

📚 A doua teoremă a lui Kirchhoff

“Suma algebrică a tensiunilor electromotoare dintr-un ochi de rețea este egală cu suma algebrică a tensiunilor de pe fiecare latură din acel ochi de circuit“.

unde termenii sumelor pot fi pozitivi sau negativi, în funcție de sensul tensiunii sau al intensității în raport cu sensul ales arbitrar pentru ochiul considerat.

Pentru m = nr. ochiuri simple, se scriu m ecuații cu a doua teoremă a lui Kirchhoff.

📚 Convenții de semne

a) Tensiunea electromotoare

se ia cu plus dacă sensul curentului electric prin sursă este identic cu cel al ochiului ales arbitrar : + E

se ia cu minus dacă sensul curentului electric prin sursă este opus cu cel al ochiului ales arbitrar : - E

b) Tensiunea electrică (produsul rezistenței laturii cu intensitatea din acea latură):

se ia cu plus dacă sensul curentului electric este același cu cel al ochiului ales arbitrar (sens de referință): + I ∙ R

se ia cu minus dacă sensul curentului electric este opus cu cel al ochiului ales arbitrar (sens de referință): - I ∙ R

📚 Elementele unei rețele

📚 Legile lui Kirchhoff

🔓 Problemă rezolvată

1. Determină intensitățile curenților din următorul circuit ramificat:

Rezolvare:

Notăm cu litere mari nodurile rețelei (A și B).

Notăm laturile rețelei, stabilim arbitrar sensurile curenților de pe fiecare latură:
AE₁B (I₁)
AE₂B (I₂)
AR₃B (I₃)

Notăm ochiurile simple ale rețelei. Stabilim arbitrar (cum dorim) câte un sens de parcurs pentru fiecare ochi (orar sau antiorar).

Aplicăm prima teoremă a lui Kirchhoff: “Suma algebrică a intensităților curenților care intră într-un nod de circuit este egală cu suma intensităților curenților care ies din nodul respectiv“.

Pentru n = nr. noduri, se scriu (n-1) ecuații cu prima teoremă a lui Kirchhoff, aplicată nodurilor de rețea, deci pentru un singur nod:
I₁ + I₂ = I₃

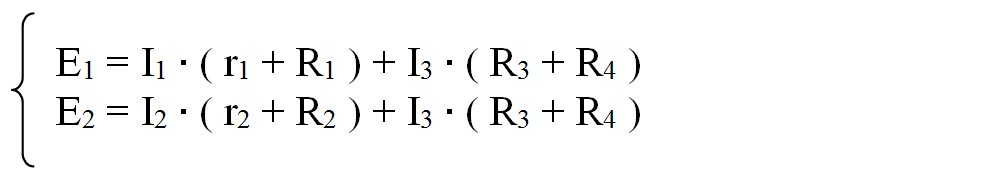

Aplicăm a doua teoremă a lui Kirchhoff: “Suma algebrică a tensiunilor electromotoare pentru un ochi de circuit este egală cu suma algebrică a căderilor de tensiune din acel ochi de circuit“, pentru două ochiuri simple:
