II.17.2. Reprezentarea forțelor ce acționează asupra unui corp
Pentru rezolvarea problemelor din acest capitol trebuie să reprezentăm forțele ce acționează asupra corpului.
Reprezentarea forțelor ce acționează asupra unui corp:
I. CORPUL SE MIȘCĂ PE ORIZONTALĂ
1. Forța de tracțiune acționează tot pe orizontală:
- Mișcare uniformă (v = constantă): | F | = | Ff | și | N | = | G |
- Mișcare accelerată (v = crește): | F | > | Ff | și | N | = | G |
- Mișcare frânată (v = scade): | F | < | Ff | și | N | = | G |
- Mișcare frânată până la oprire (v scade până la 0): se reprezintă numai Ff și | N | = | G |
2. Forța de tracțiune acționează pe o direcție oblică cu orizontala:
- Mișcare accelerată (v = crește): | Fx | > | Ff | și | N + Fy | = | G |
- Mișcare frânată (v = scade): | Fx | < | Ff | și | N + Fy | = | G |
- Mișcare uniformă (v = constantă): | Fx | = | Ff | și | N + Fy | = | G |
II. CORPUL SE MIȘCĂ PE UN PLAN ÎNCLINAT:
1. Urcarea uniformă (v=constantă) a unui corp pe un plan înclinat:
| F | = | Gt + Ff | și | N | = | Gn |
2. Coborârea liberă (numai sub acțiunea greutății, fără să fie împins, având o mișcarea accelerată) a unui corp pe un plan înclinat:
| Gt | > | Ff | și | N | = | Gn |
III. CORPUL SE MIȘCĂ PE VERTICALĂ

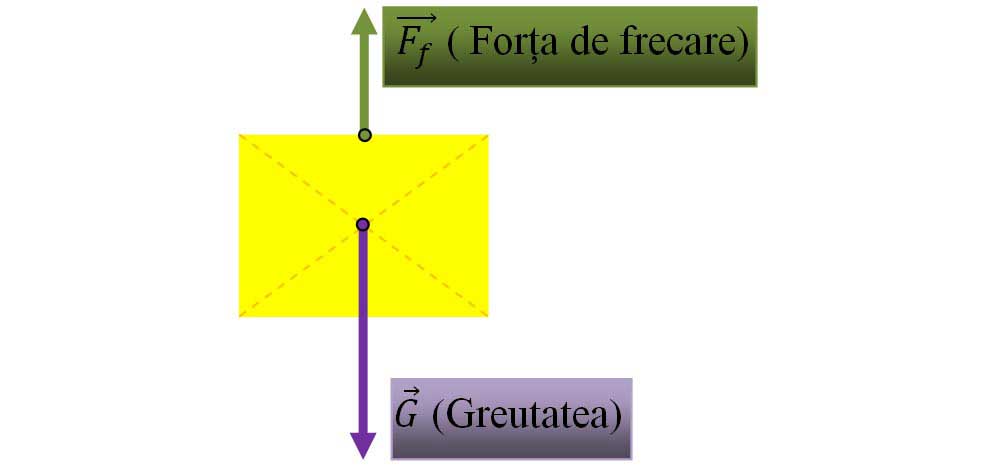

1. Cădere liberă:
- Viteza inițială = 0 : | G | > | Ff |
2. Aruncarea unui corp pe verticală în jos:
- Viteza inițială ≠ 0 : | G + F | > | Ff |
3. Aruncarea unui corp pe verticală în sus:
- Viteza inițială ≠ 0 : | F | > | G + Ff |
