III.7.4. Condensator ideal în curent alternativ.

Condensatorul este un ansamblu de două plăci conductoare (armături) separate printr-un material izolator (dielectric).

Simbolul condensatorului este :

Mărimea caracteristică condensatorului este capacitatea electrică C.

Capacitatea electrică C a unui condensator este raportul constant dintre sarcina electrică Q de pe armături și tensiunea electrică aplicată între armături.

Unitatea de măsură pentru capacitate electrică în SI este:

Pentru un condensator plan (cu armăturile plane și paralele între ele) capacitatea electrică are expresia:

unde:
ε este permitivitatea electrică
ε = ε₀ ∙ ε_r
ε₀ este permitivitatea electrică absolută a vidului = 8,854 ∙ 10^-12 F/m
ε_r este permitivitatea electrică relativă

🔦 Observație

Într-un circuit de curent continuu, condensatorul întrerupe circuitul.

Într-un circuit de curent alternativ, condensatorul rând pe rând se încarcă și se descarcă, lăsând să treacă curentul electric prin el.

Un condensator ideal aflat într-un circuit de curent alternativ introduce o rezistență aparentă, numită reactanță capacitivă, X_C.

Unitatea de măsură pentru reactanța capacitivă în SI este:

[X_C]_SI = Ω (ohm)

Reactanța capacitivă, X_C, a unui condensator are expresia:

unde:
ω –pulsația (măsurată în rad/s)
ν – frecvența (măsurată în Hz)

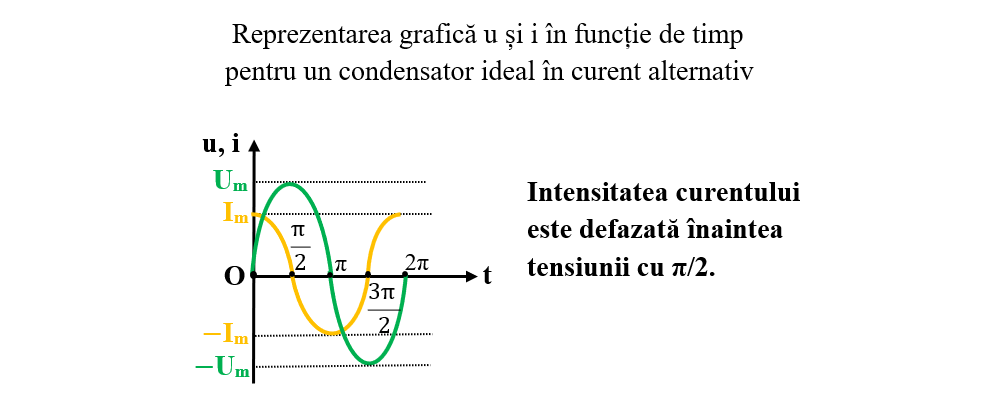

Un condensator ideal într-un circuit în curent alternativ introduce o rezistență aparentă (X_C) și defazează intensitatea curentului înaintea tensiunii cu π/2.

Legea lui Ohm pentru un circuit cu un condensator ideal în curent alternativ este:
